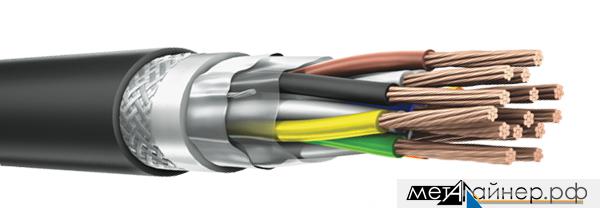

Кабель с медными жилами МКШв

Конструктивное описание кабеля МКШв

Кабель МКШв относится к группе монтажных кабелей и проводов, он предназначен для монтажа электрических устройств, которые работают при номинальном переменном напряжении до 660 В (с частотой до 400 Гц) и постоянном напряжении  не более 750 В.
Кабель имеет несколько токопроводящих жил выполненных из луженой медной проволоки 4 и 5 класса гибкости. Внутренние жилы скручены в сердечник, их количество может быть от 2 до 14. Изоляция жил имеет различные цвета, они скручены с шагом не более 80 мм в пары, пары скручены в сердечник  пучковым или повивным способом с изоляцией из поливинилхлоридного пластиката. Сердечник имеет счетные пары жил, которые не совпадают по цвету изоляции с другими парами повива и различающихся по окраске в паре. Для обмотки кабеля МКШв применяется пленка из  полиамида или ПЭТ, для нее допускаются локальные разрывы и продольное наложение. Защитный шланг кабеля выполняется из поливинилхлоридного пластиката, и расположен поверх изолированных скрученных пар жил, окруженных обмоткой.

Применение кабеля МКШв

Кабель прокладывают и эксплуатируют на открытом воздухе, эстакадах (в коробах и лотках), в тоннелях, каналах, а также траншеях, если отсутствует опасность повреждения кабеля, и системах пожарной сигнализации.
